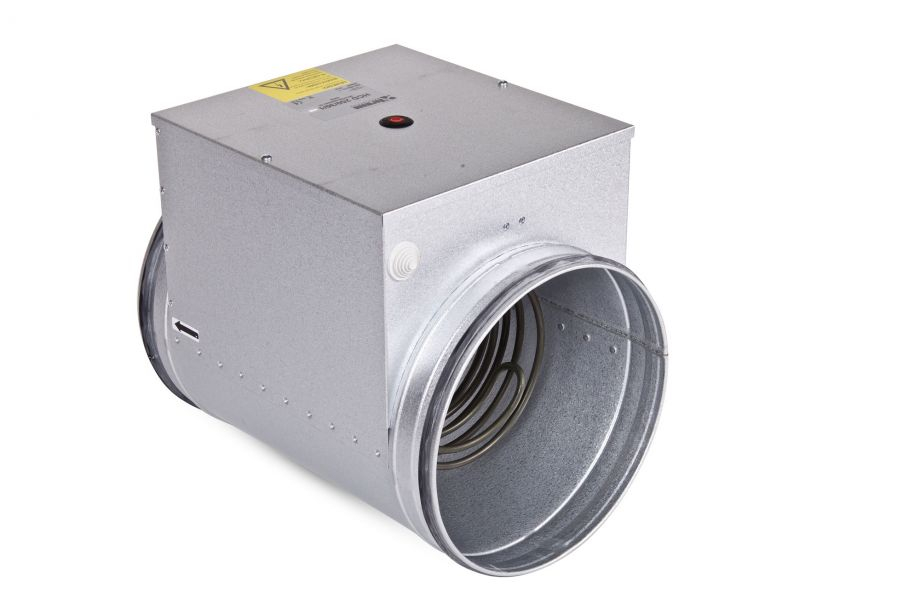

Nagrzewnica kanałowa | HCD-INT 160/20/1 | HARMANN

Kod produktu: 40442 Kod producenta: 90000020 5 4

Brutto 23% VAT902,82 zł

Dostępność 48 godzin

Masz pytania dotyczące produktu? Napisz do nas

HCD-INT - nagrzewnica z wbudowanym układem automatyki, wyposażona w zintegrowany regulator proporcjonalny, sterowanie mocą grzałek odbywa się na zasadzie pulsacji, czas pomiędzy załączeniem a wyłączeniem grzałek jest zróżnicowany od 0-100% w celu uzyskania optymalnej wartości temperatury. Nastawa zadanej wartości temperatury możliwa jest za pomocą zamontowanego na obudowie potencjometru. Zakres nastawy 0-30°C. Kanałowy czujnik temperatury TJK10K w zestawie. Pomieszczeniowy czujnik temperatury TR5K10K stanowi wyposażenie dodatkowe.

Średnica przyłącza

Moc grzewcza

Rodzaj zasilania

Opis

KONSTRUKCJA

Elektryczna nagrzewnica do montażu w kanałach o przekroju okrągłym. Obudowa została wykonana z galwanizowanej blachy stalowej (tzw. Alu- -cynk), grzałki elektryczne ze stali nierdzewnej. Króćce przyłączeniowe z tolerancją ujemną (nyplowe) posiadają uszczelki z gumy EPDM. Stopień ochrony IP44.

Wbudowane dwa termostaty zabezpieczające przed przegrzaniem: próg 50°C z resetem automatycznym oraz próg 100°C z resetem ręcznym (przycisk na pokrywie). W modelach zasilanych napięciem 1~230V oraz 2~400V termostaty zabezpieczające zostały wpięte w szereg zasilania grzałek (L1-N lub L1-L2). W modelach 3~400V termostaty nie zostały wpięte w szereg zasilania grzałek, a obwód zabezpieczenia termicznego został wyprowadzony do listwy zaciskowej i musi zostać wpięty w obwód zasilania cewki zewnętrznego przekaźnika zgodnie ze schematem nagrzewnicy. Przekaźnik nie stanowi wyposażenia nagrzewnic 3-fazowych.

MONTAŻ

Przy montażu nagrzewnicy należy zwrócić uwagę na umieszczenie skrzynki elektrycznej – nie powinna być ona skierowana w dół w stosunku do osi kanału, w którym jest montowana. Minimalna odległość od innych elementów instalacji (wentylator, filtr, kształtka, przepustnica, kratka, itp.) powinna być co najmniej równa długości dwóch średnic wlotu/wylotu nagrzewnicy.

Przepływ powietrza musi być wyższy niż 1,5 m/s i musi być zgodny ze strzałką na obudowie. Temperatura na wyjściu z nagrzewnicy nie powinna przekraczać 50°C. Kontrola prędkości przepływu oraz temperatury na wyjściu z nagrzewnicy nie znajduje się w wyposażeniu nagrzewnicy. Należy zastosować zewnętrzne zabezpieczenia, zakupione osobno.

ZASTOSOWANIE

Nagrzewnice elektryczne HCD przeznaczone są do ogrzewania czystego powietrza w systemach wentylacji i klimatyzacji. Mogą być wykorzystane jako nagrzewnice wstępne, wtórne, lub strefowe - do indywidualnego dogrzewania powietrza wentylacyjnego w obiektach mieszkalnych, przemysłowych, magazynowych, użyteczności publicznej, itp.
