Zastosowanie
Elektryczne nagrzewnice kanałowe przeznaczone do podgrzewania nawiewanego powietrza w wentylacyjnych systemach o przekroju okrągłym. Służą do podgrzewania powietrza w systemach grzewczych, wentylacyjnych i klimatyzacyjnych.
Konstrukcja

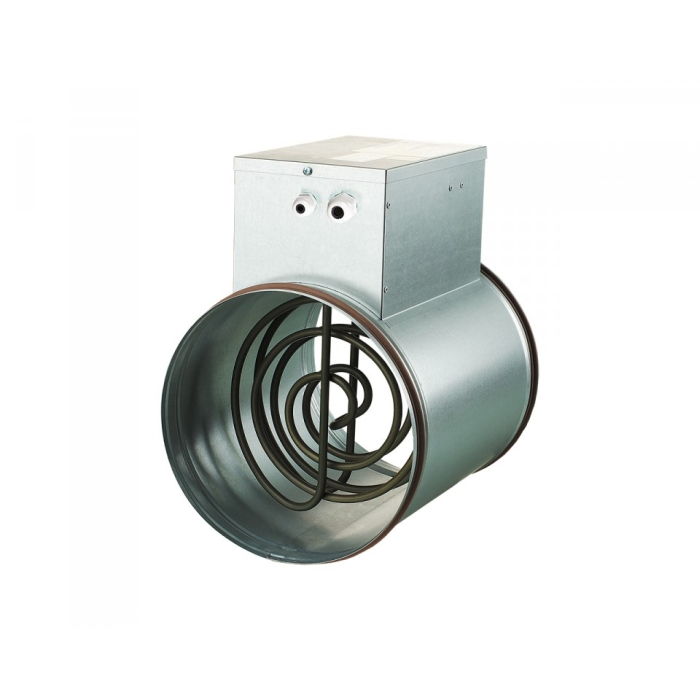

Obudowa i skrzynka przyłączeniowa są wykonane z ocynkowanej blachy stalowej, zaś elementy grzejne ze stali nierdzewnej. Hermetyczne połączenie nagrzewnicy z przewodami wentylacyjnymi umożliwiają gumowe uszczelki.
Nagrzewnice kanałowe NK są wyposażone w dwa termostaty zabezpieczające przed przegrzaniem:
- główne zabezpieczenie z automatycznym restartem załączającym się od +50ºC. Po ochłodzeniu termostat automatycznie zamyka obwód sterowany,
- awaryjne zabezpieczenie z ręcznym restartem załączającym się od +90ºC. W przypadku zadziałania ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym restarcie,
- każdy typowy wymiar posiada parę wariantów mocy. Zwiększenie mocy można osiągnąć poprzez instalowanie nagrzewnic kolejno jedna za drugą.
Montaż
- Konstrukcja nagrzewnicy pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Kanałowe nagrzewnice mogą być ustawiane w dowolnym położeniu, oprócz położenia tablicą rozdzielczą w dół (niebezpieczeństwo gromadzenia się skroplin).
- Zaleca się ustawienie w którym strumień powietrza przepływa równomiernie przez cały przekrój.
- Przed nagrzewnicą powinien znajdować się filtr powietrza, zabezpieczający elementy grzejne przed zabrudzeniem.
- Rekomendowana odległość między nagrzewnicą i innymi elementami systemu powinna być nie mniejsza niż 2 przyłączeniowe średnice.
- Wydajność nagrzewnic kanałowych jest obliczona na minimalną prędkość strumienia powietrza 1,5 m/s i maksymalną temperaturę wychodzącego powietrza + 40ºC. W przypadku zastosowania regulatora obrotów wentylatora niezbędne jest zabezpieczenie minimalnej wydajności przez nagrzewnicę.
- Nagrzewnica nie może pracować przy wyłączonym wentylatorze.
- Do prawidłowej i bezpiecznej pracy nagrzewnicy zaleca się stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i ochronę:
> automatyczne regulowanie mocy i temperatury ogrzewanego powietrza;
> oznaczanie stanu filtra przy pomocy czujnika różnicowego ciśnienia;
> odcięcie zasilania do nagrzewnicy, w przypadku awarii wentylatora lub obniżenia prędkości strumienia powietrza, a także przy zadziałaniu wbudowanych termostatów;
> wyłączenie systemu wentylacji z przedmuchem elektrycznych przewodów grzewczych nagrzewnicy.
