Właściwości

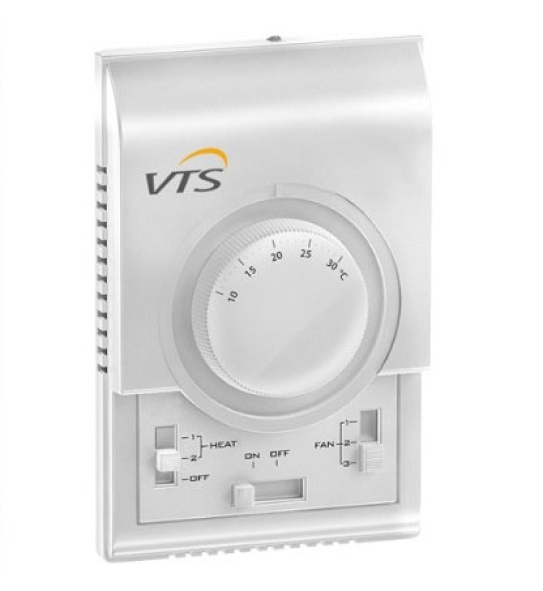

Najważniejsze właściwości sterownika WING/VOLCANO:
-
Główny włącznik/wyłącznik (ON/OFF)
-
2-stawna regulacja termostatu (zał./wył.), membrana wypełniona gazem
-
Przełącznik regulacji grzania: (1,2,OFF) – poziom 1 i 2 dotyczy regulacji poziomu grzania kurtyn elektrycznych WING E
-
Przełącznik trójstopniowej regulacji prędkości obrotowej wentylatora: FAN (1,2,3)
FUNKCJE
Stosowany do sterowania pracą wszystkich rodzajów kurtyn powietrznych WING z silnikiem AC oraz nagrzewnic wodnych VOLCANO z silnikiem AC. Przełącznik grzania dla wodnej kurtyny WING W oraz nagrzewnic wodnych VOLCANO, steruję pracą siłownika zamontowanego na zaworze (ON(1)/OFF), a dla kurtyn powietrznych WING E załącza grzałki (1 poziom, 2 poziom, OFF). Wbudowany termostat automatycznie wyłącza kurtynę/nagrzewnicę w zależności od nastawionej na pokrętle termostatu temperatury.
BUDOWA
Obudowa termostatu jest wykonana z tworzywa sztucznego. Wymagana temperatura w pomieszczeniu ustawiana jest za pomocą pokrętła umieszczonego na obudowie urządzenia.

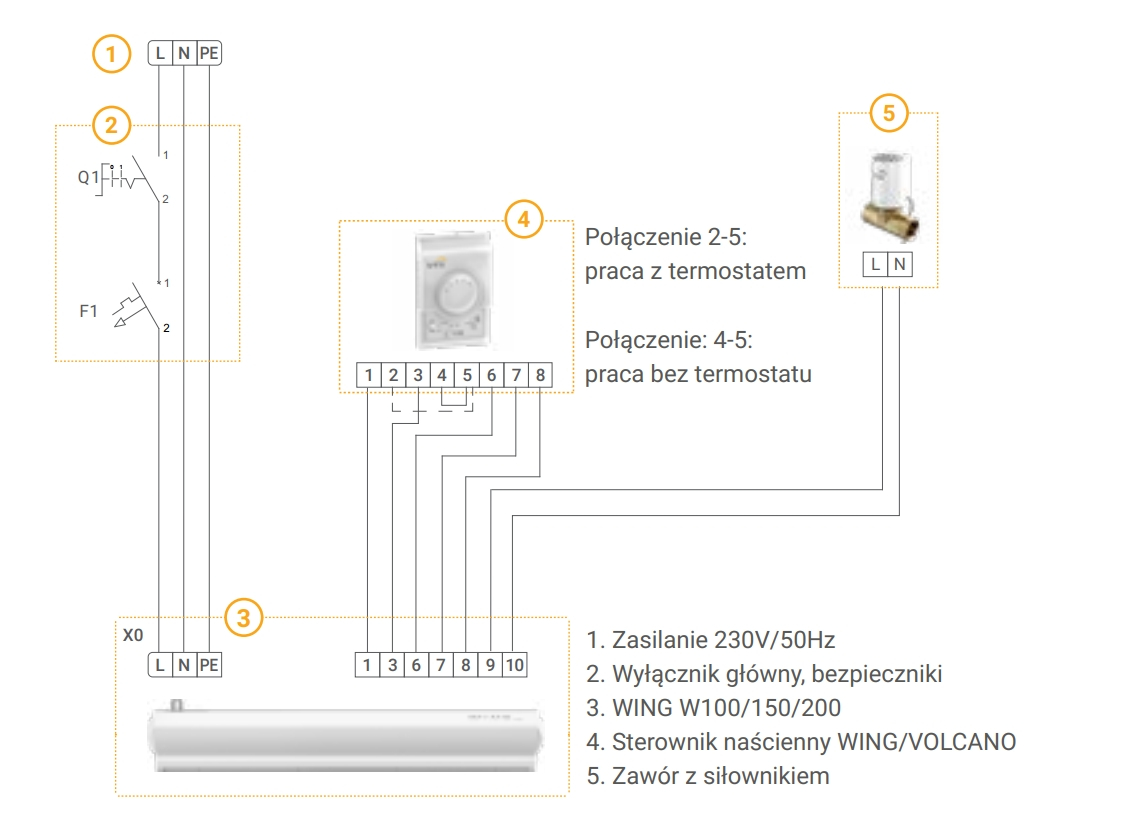

SCHEMAT STEROWANIA
Sterownik ma możliwość pracy w dwóch konfiguracjach: Zworka „2-5” sterowanie pracą wentylatora i grzaniem, w zależności od nastawy termostatu; w takim rozwiązaniu termostat wpływa na pracę całego urządzenia Opcjonalna zworka „4-5” – sterowanie pracą wentylatora niezależnie od nastawy termostatu; w takim rozwiązaniu wpływamy tylko na pracę samego wentylatora
WSKAZÓWKI
Sterownik należy instalować w miejscach, gdzie pomiar temperatury powietrza jest możliwe jak najbardziej dokładny oraz tam gdzie nie występuję niekorzystny wpływ promieniowania słonecznego lub z innych źródeł ciepła lub chłodu. Montaż należy wykonać na wysokości około 1,5 m nad podłogą. Sterownik można instalować bezpośrednio na ścianie lub na dostępnych w handlu puszkach podtynkowych . Czynności serwisowe (otwieranie sterownika) może wykonywać wyłącznie upoważniony personel (Uwaga: 220…240 VAC!) Przed otwarciem obudowy odłączyć napięcie zasilania.
